DPSI Micro DualBat 5.5V/5.9V 2xMPX -> 2xJR/UNI - Tápegység
Kompakt kettős tápegység mágneses kapcsolóval és választható kimeneti feszültséggel. Alkalmas 5/6 cellás NiCd/NiMH, valamint LiIon/LiPo és LiFePO4 akkumulátorokhoz. Szabályozott és stabilizált kimeneti feszültség 5,9V vagy 7,2V állítható.
Kettős elektronikus be-/kikapcsoló érintésmentes kapcsoláshoz külső mágnessel kívülről.
A használt elem típusa és a hozzá tartozó feszültségcsökkenés beprogramozható. Intelligens feszültségfigyelés vizuális hibakijelzéssel.
5 - max. 10 szervóhoz való. 4A (@5.9V), 6A (@7.2V) folyamatos áramot és 25A csúcsáramot képes kezelni.

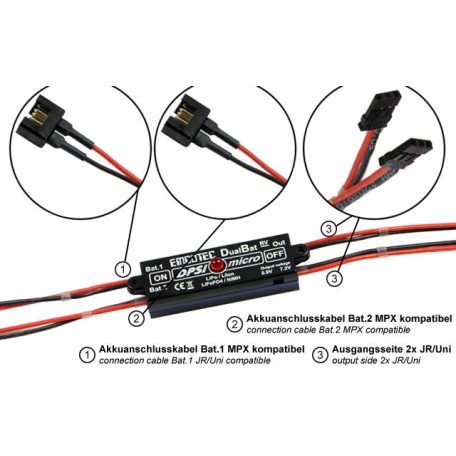

kapcsolatokat
2 akkumulátor csatlakozókábel EMC (MPX kompatibilis) rugalmas szilikonhuzallal, 0,5 mm² keresztmetszetű.
A kimeneti oldalon dupla JR/Uni csatlakozók 0,5 mm² keresztmetszetű szilikonhuzallal.
Minden csatlakozó aranyozott (FCI érintkezők).
szállítási terjedelem
1 db DPSI Micro DualBat, 1 db kapcsolómágnes hacker folttal, rögzítőcsavarok, csavaros rozetták, fúrósablon, rezgésvédő gumi és gyors utasítások.
Biztonsági figyelmeztetés:
A DPSI kikapcsolása Hall-érzékelővel történik. A Hall érzékelők reagálnak a mágneses mezőkre. Nagyon erős mágneses mezők (pl. elektromos hajtás) esetén a DPSI bizonyos körülmények között kikapcsolhat. Az áramkábelek mágneses teret hoznak létre. Kérjük, vezesse el az összes nagyon nagy áramot (>100A) vezető kábelt a DPSI mellett legalább 3 cm távolságra.
Műszaki adatok
Áramforrások 5-7 cellás NiCd / NiMH akkumulátorok, 2 cellás LiIon, LiPo, LiFePO4 akkumulátorok
Üzemi feszültség tartomány 4,8V és 12V között
Névleges bemeneti feszültség 6,0 V és 8,4 V között
Kimeneti feszültség 5,9V vagy 7,2V, tolókapcsolóval állítható
Nyugalmi áram (kikapcsolva) <1µA akkumulátoronként
Nyugalmi áram (bekapcsolva) összesen kb. 90mA (LED világít)
Max. folyamatos áram @ 5,9V 4A
Max csúcsáram @ 5,9V 10A
Maximális teljesítményveszteség (időtartam) 8W
Környezeti feltételek -10°C és +50°C között
Megengedett hőmérsékleti tartomány -25°C és +85°C között (tárolás)
CE teszt a 2004/108/EK szerint
Max. csúcsáram (20ms) 25A
Kiesési veszteségek @ 2A 0,1V
Méretek 73,4 mm x 19,4 mm x 14,1 mm
Súly 34g
Max. folyamatos áram @ 7,2V (10 perc) 6A
