Katana DV 20 KIT 147cm - Aeronaut
Die Katana (=Samuraischwert) ist ein Paradebeispiel für eine rationelle, dem Marktbedarf angepasste Weiterentwicklung eines erfolgreichen Flugzeugtyps, der Super Dimona, ein durch die Schönheit und Leistungen beeindruckendes Leichtmotorflugzeug. Der Prototyp flog erstmals am 16.03.1991, Rumpf und Leitwerke noch von Super Dimona HK 36R (Rotax Motor). Die erste DV 20 aus der Serie dann im Dezember 1992. Die Maschine ist natürlich voll in GfK-Faserverbundbauweise aufgebaut – mit allen Vorteilen dieser Technologie. Geringeres Zellengewicht, vorzügliche Aerodynamik und daraus resultierende Flugleistungen machten sie ungewöhnlich schnell populär auch auf dem nordamerikanischen Markt.
Fliegen mit der Katana ist völlig problemlos. Sie kann recht flott geflogen werden, ist aber eigenstabil und absolut unkritisch. Gesteuert wird sie über Höhen-, Seiten- und Querruder. Querruderansteuerung erfolgt über zwei Servos in den Tragflügelhälften (Micro), sodass eine Differenzierung senderseitig exakt programmiert werden kann. Am Schönsten ist noch das Fliegen bis ca.20m Höhe, Halbgas, so kann man am Besten die Schönheit- untermalt durch dezenten Sound vom Getriebe – genießen.
Einfacher Kunstflug ist ohne weiteres möglich aber – Katana ist doch mehr eine Reisemaschine!

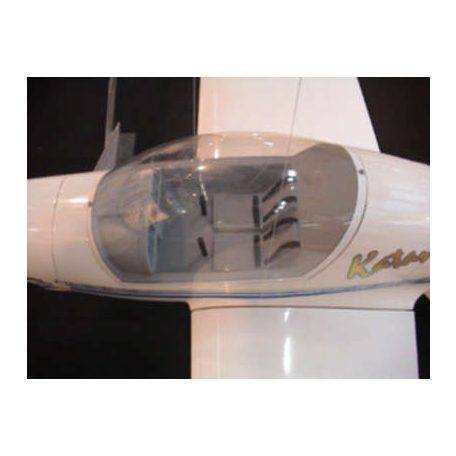

Der Baukasten ist weitgehend vorgefertigt, lediglich der Rumpf muß durch Einbau von Holzteilen ergänzt werden. Cockpit – Rahmen ergänzt ein Armaturenbrett und Innenraum aus ABS, dazu eine elegante Kabinenhaube aus transparentem Kunststoff. Das Hauptfahrwerk ist zweiteilig aus GfK, Radverkleidungen aus ABS. Zugang zum Akkuwechsel und Fernsteuerung erfolgt über die abnehmbare Kabinenhaube mit Cockpit.
Der Modellbausatz enthält:
Ausführliche Bauanleitung (Deutsch, English) mit Baustadienfotos , detaillierte Baupläne mit RC-Einbau, Rumpf und Motorhaube aus GfK, rohbaufertige Tragflügelhälften in Rippenbauweise, Höhenflosse mit Ruder, Seitenruder, Stanzteile aus 3mm Sperrholz, Alu-Fahrwerk, Cockpitrahmen, Armaturenbrett, Cockpit-Innenraum, Radverkleidungen aus ABS, transparente Kabinenhaube, Räder, Kleinteile und Dekorbogen.
Technische Daten:
Flächenbelastung [g/dm²] 52
Gewicht [g] 1200
Länge [mm] 1000
Spannweite [mm] 1470
Tragflächeninhalt [dm²] 26,75
RC-Funktionen Höhenruder, Querruder, Seitenruder, Motorsteuerung
Empfohlenes/notwendiges Zubehör (nicht im Lieferumfang inbegriffen):
Motor: d: 28 mm, kb. 1100 - 1500 KV
Regler: 30 A
Servos: 4x 8 - 12g, 12 mm
Akku: 3s 1600-2200mAh
Fernsteuerung mit mind. 4 Kanälen (empf. 6 Kanäle)
Ladegerät für Akku
Klebstoffe (Sekundenkleber, 2-k Epoxy 5min, Holzkleber), Bespannmaterial (Folie, ca. 2 Meter), div. Bastelwerkzeug
Geeignet für den fortgeschrittenen Modellbauer und Piloten.
