Beschreibung
HOTT OSD (on screen display) Modul Graupner
Alles im Blick
Das Graupner On Screen Display Modul für HoTT ist ein absolutes Muss für jeden FPV Piloten.
Das OSD stellt die wichtigsten Telemetriedaten optimiert in der Videobrille oder auf dem Bildschirm dar. Dank seiner kompakten Maße und dem geringen Gewicht, kann das OSD nahezu überall verbaut werden - im Modell oder auch direkt an der FPV Brille oder den Monitoren.

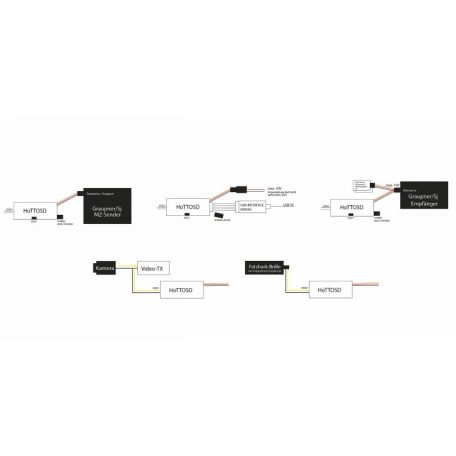

Der Anschluss an die HoTT-Telemetrie erfolgt einfach über die Databuchse des Senders oder mithilfe eines Y-Kabels am Telemetrieanschluss des Empfängers. Beim Einbau im Modell wird das OSD-AV-Signal einfach parallel zum AV-Signal der Kamera angeschlossen.
Alternativ kann das OSD auch an den AV-Eingang der Videobrille oder bei den Graupner FPV-Monitoren zwischen AV-OUT und AV-IN angebracht werden. So muss das OSD nicht in jedes Modell eingebaut werden und der Platzbedarf fällt nicht im Modell an.Die Leuchtstärke der Schrift ist frei einstellbar - von transparent bis weiß. Die Textfelder können dunkel hinterlegt werden.

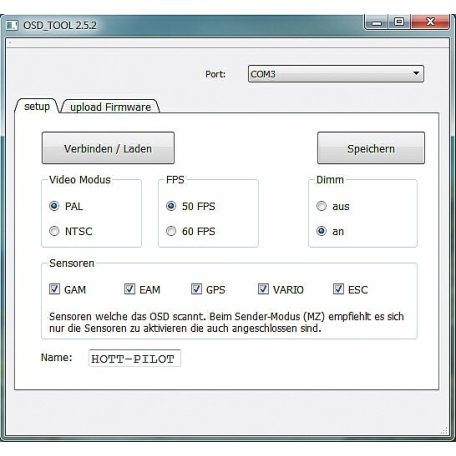

Alle angeschlossenen HoTT Sensoren werden automatisch erkannt. Nicht benötigte Sensoren können per PC-Software abgewählt werden.
Das Graupner On Screen Display Modul funktioniert bei einer Betriebsspannung von 3,3 bis 8,4 V.
Für die Anzeige der Eulerwinkel sind Empfänger mit Vario nötig und das OSD muss amSender angeschlossen sein, sowie Logging 0 eingestellt sein.

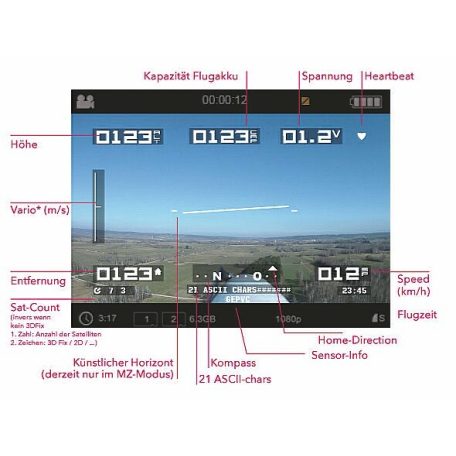

Anzeige
Herz - zeigt die korrekte Datenabfrage und Verbindungssicherheit an
Höhe
Kapazität
Akkuspannung
Variografik
Eulerwinkel (nur in Copterfirmware mit Auswahl Logging 0 und nur bei Anschluss des OSD an die Databuchse am Sender)
Entfernung
Richtung
Geschwindigkeit
Anzahl der Satelliten und 3D oder 2D Fix
Pilotenname oder Modellname
Empfangsqualität (nur bei Anschluss des OSD an die Databuchse am Senders)
Ausgewählte und erkannte Sensoren
Software
Die Software wurde nach den Lizenzbedingungen für Opensource
GNU LESSER GENERAL PUBLIC LICENSE Version 3 erstellt.
Veränderte Software auf Basis diesen Programmcodes unterliegen ebenso den Lizenzbdingungen der
GNU LESSER GENERAL PUBLIC LICENSE Version 3.
Geänderte Software muss zudem der Firma Graupner/SJ GmbH zur Verfügung gestellt werden.
Die Dateien mit dem Tool und den Lizensbedingungen finden Sie bei den Downloads.
Technische Daten
Gesamtgewicht [g]: 10 g
Abmessungen [LxBxH in mm]: 46 x 20 x 8 mm
Betriebsspannung [V]: 3,3...8,4 V
