GO-1017MG Digital Servo (0.10s/60°, 4.50kg, 17,0g) - Kavan
Programmierbares digitales Mikroservo mit hohem Drehmoment und hoher Geschwindigkeit mit Titanzahnrädern und doppelt kugelgelagerter Ausgangswelle für den Einsatz in RC-Modellen aller Art. Das flache 12-mm-Servogehäuse macht es besonders geeignet für die Steuerung von Querrudern und Klappen in RC-Hochgeschwindigkeits-Segelflugzeugmodellen/Hotlinern mit dünneren Flügelprofilen. Ein Aluminium-Mittelgehäuse für perfekte Kühlung auch bei hoher Belastung.
Mit dem KAVAN USB-Programmiergerät/Interface für GO-Servos und dem PC-Bedienerprogramm können Sie eine Vielzahl von Servoparametern programmieren (Servo-Endpunkte, Servo-Rückwärts- und Neutralposition, Überlastschutz, Sanftanlauf, Ausfallsicherheit usw.).
Programmierbare Funktionen
Servowinkel: Wird verwendet, um den maximalen Auslenkungsbereich des Servos einzustellen. Die Standardeinstellung beträgt ca. 120° bei normalem Steuerimpulsbreitenbereich (900~2100 µs); ca. 180° bei maximal zulässigem Steuerimpulsbreitenbereich (500~2500 µs).
Servoneutral: Wird verwendet, um die neutrale (mittlere) Position des Servos einzustellen.
Dämpfungsfaktor: Legt die Stoppverhaltenseigenschaften des Servos fest.
PWM-Leistung: Legt die Ausgangsleistung des Servos fest. Je höher der Wert ist, desto schneller ist das Servo und desto mehr Schub hat es – natürlich ist die Stromaufnahme proportional höher. Bereich: 39,2~100 %
Empfindlichkeit: Passt die Empfindlichkeit (Unempfindlichkeitsbandbreite) des Servos an. Je höher der Wert, desto schmaler die Unempfindlichkeitsbandbreite – das Servo bewegt sich nur, wenn die Änderung der Steuersignalbreite größer als die Unempfindlichkeitsbandbreite ist. Wird der Empfindlichkeitswert zu hoch eingestellt, kann das Servo in einigen Anwendungen schwingen. Bereich: Ultrahoch (Extrahoch – Empfindlichkeitsbandbreite ca. 1 µs) – Hoch (Hoch – ca. 2 µs) – Mittel (Mittel – ca. 3 µs) – Niedrig (Niedrig – ca. 4 µs)
Sanftstart: Aktiviert/deaktiviert die Sanftstartfunktion. Diese Funktion verhindert, dass sich das Servo nach dem Einschalten abrupt in die Betriebsposition bewegt, wodurch das Risiko einer Beschädigung der Servogetriebe verringert wird.
Umkehren: Kehrt die Bewegungsrichtung des Servos um.
FUTABA SR-Modus: Wird nur mit FUTABA RC-Systemen verwendet, die im SR-Modus arbeiten. Schalten Sie diese Option nicht ein, wenn Sie eine andere FUTABA RC-Systemeinstellung oder ein RC-System einer anderen Marke verwenden.
SANWA SSR-Modus: Wird nur mit SANWA RC-Systemen verwendet, die im SSR-Modus arbeiten. Schalten Sie diese Option nicht ein, wenn Sie eine andere SANWA RC-Systemeinstellung oder ein RC-System einer anderen Marke verwenden.
Ausfallsicherung: Wenn das Steuersignal vom Empfänger vollständig verloren geht oder wenn das Servo das Signal nicht richtig erkennen kann (z. B. aufgrund von Störungen), kann das Servo in einen von drei Ausfallsicherungsmodi wechseln:
(a) Frei: Ausfallsicherung ist deaktiviert.
(b) Position beibehalten: Das Servo behält die Position bei, die dem letzten korrekt empfangenen Signal entspricht.
(c) Übergang in den Leerlauf: Das Servo kehrt in die Leerlaufposition (1500 µs Pulsbreite) zurück.
Überlastschutz: aktiviert oder deaktiviert den Servoüberlastschutz in drei Stufen – sobald die Überlastung eine voreingestellte Zeit (in Sekunden) andauert, wird die Servoausgangsleistung auf den entsprechenden voreingestellten Wert (in % der maximalen Leistung) begrenzt.
Reset: Setzt das angeschlossene Servo auf die Werkseinstellungen zurück.
Großer Eingangsspannungsbereich 4,8–7,4 V (nominal).
4,94 mm Ausgangswelle mit 25 Zähnen.
Technische Daten

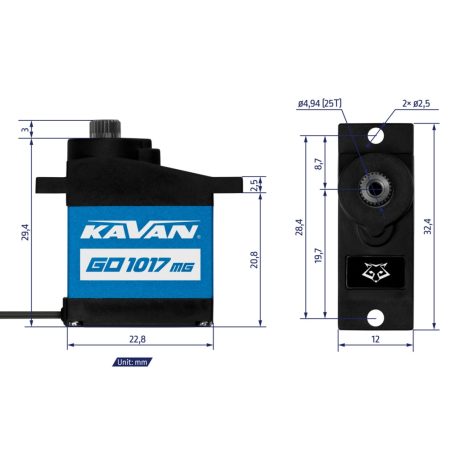

Servoabmessungen Micro
Servotyp Digital
Schub bei 4,8 V [kg∙cm] 3
Schub bei 6,0 V [kg∙cm] 3,8
Schub bei 7,4 V [kg∙cm] 4,2
Schub bei 8,4 V [kg∙cm] 4,5
Geschwindigkeit bei 4,8 V [s/60st.] 0,15
Geschwindigkeit bei 6,0 V [s/60st.] 0,13
Geschwindigkeit bei 7,4 V [s/60st.] 0,11
Geschwindigkeit bei 8,4 V [s/60st.] 0,1
Servogetriebe Metall
Kugellager 2×
Hochspannung Ja
Stromversorgung [V] 4,8 - 8,4
Länge [mm] 2,8
Breite [mm] 12
Höhe [mm] 29,4
Gewicht [g] 17
Vorgesehen für Flugzeuge, Hubschrauber, Straßenfahrzeuge, Boote
